성능시험 배관
성능시험 배관은 펌프의 토출측 개폐밸브 이전에서 분기하며 배관구경은 정격 토출압력의 65%이하에서 정격 토출량의 150%이상을 토출할 수 있는 크기로 한다. 유량측정 장치는 성능시험배관의 직관부에 설치하고, 펌프 정격 토출량의 175% 까지를 측정할 수 있어야 한다.
V1 : 개폐용 시험밸브(측정시 개방)
V2 : 유량조절용 개폐밸브(측정시 개방)
L1 : 상류측 직관부(구경의 8배 이상)
L2 : 하류측 직관부(구경의 5배 이상)
유량계에 의한 펌프성능시험배관 상세도
유량계 설치 방법은 성능시험 배관상에 배관과 동일한 호칭구경의 유량계를 수직으로 설치하는데 유량계 상류측은 배관경의 8배이상, 하류측은 5배이상 이격하여 부착하고 직관부를 형성하여야 하며 유량계 설치시 유랑계 1차측에만 개폐밸브를 설치하는 경우가 있으나 이 경우는 난류로 인하여 원활한 측정이 불가능하다. 따라서 유량계 2차측에도 개폐밸브를 설치하여 측정시 1차측 개폐밸브는 완전개방하고 2차측 개폐밸브로 유량을 조정하여 측정하도록 설계 및 시공하는 것이 바람직하다.
소방펌프의 성능시험방법 절차
1) 입상 주배관 개폐밸브를 잠근다.
2) 제어반에서 충압펌프 기동을 중지시킨다.
3) 압력챔버의 배수밸브를 개방하여 주펌프가 기동되면 다시 잠근다.
4) 유량계 전에 설치된 시험밸브 V1 를 완전 개방한다.
5) 유량계 뒤에 설치된 시험밸브 V1 를 완전 개방한다.
6) 성능시험배관상에 설치된 유량계를 확인하면서 V2 의 밸브를 조작 유량을 조정하면서 유량에 따른 압력을 측정한다.
7) 성능시험측정후 시험밸브 폐쇄 및 주밸브를 개방한다.
8) 성능시험측정후 주펌프 작동확인 및 충압펌프 기동중지를 해제시킨다.
성능시험결과표
| 구 분 | 체절운전 | 정격운전 (100%) | 정격유량 150%운전 | 릴리프밸브 작동압력 | 주펌프 제어압력 | 보조펌프 제어압력 |
| 토출량 (ℓ/min) | 0 | ( ) kgf/㎠미만 | 기동: 정지: | 기동: 정지: | ||
| 토출압 (kgf/㎠) | ||||||
| 적정여부 | 1.체절운전시 토출압은 정격토출압의 140%이하일 것( ) 2.정격운전시 토출량과 토출압이규정치 이상일 것( ) 3.정격토출량 150%에서 토출압이정격토출압의 65%이상일 것( ) | |||||
체절운전(무부하시험)(= No flow condition)
펌프토출측 밸브를 닫은 상태에서 펌프를 운전할 경우 부하가 걸리지 않고 운전하게 된다. 이때 펌프의 양정을 체절양정(=churn pressure)이라 하며 체절양정은 정격양정의 140%이하이어야 한다.
정격운전(Rated Load:정격유량 100% 시험)
펌프 토출측의 개폐밸브와 V1을 완전개방하고 펌프를 수동으로 기동한 다음 밸브V2를 서서히 개방하여 유량계의 유량이 정격유량일 때 흡입압력계와 토출측 압력계의 차압이 정격압력(설계압력으로 펌프명판에 총양정으로 기재됨) 이상이 되는지 확인한다.
피크부하(Peak Load)시험(정격유량 150% 시험)

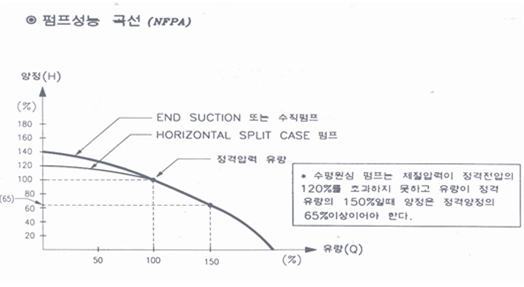

정격부하시험이 끝나면 밸브V2를 서서히 개방하여 토출량이 정격유량의 150%가 되었을 때 흡입압력과 토출압력의 차압이 정격양정의 65%이상이 되는지 확인하여야 한다. 소화펌프의 체절양정은 정격양정의 140%이하이고 정격유량의 150%유량에서 양정은 정격양정의 65%이상이어야 한다.
